Hej tamo! Kao dobavljač LED hladnjaka, već godinama ronim duboko u svijet hladnjaka. Jedno pitanje koje se stalno postavlja je: "Koji je najefikasniji oblik za LED hladnjak?" Pa, hajde da zadubimo u ovu temu i saznamo.
Prvo, moramo razumjeti zašto su hladnjaci toliko važni za LED diode. LED diode stvaraju toplinu kada su u upotrebi. Ako se ova toplota ne odvede kako treba, može dovesti do gomile problema. Performanse LED-a mogu pasti, životni vijek mu se može značajno skratiti, au nekim ekstremnim slučajevima čak i potpuno otkazati. Tu dolaze hladnjaci. Oni se ponašaju kao mali toplotni sunđeri, upijajući toplotu iz LED dioda i šireći je u okolni vazduh.
Sada, hajde da pričamo o različitim oblicima hladnjaka i kako se oni slažu u smislu efikasnosti.
Pin-Fin rashladni elementi
Pin-fin hladnjaci su prilično popularni. Sastoje se od podloge iz koje vire hrpa malih iglica. Ove igle povećavaju površinu hladnjaka, što je ključno za prijenos topline. Što je veća površina, to se više topline može prenijeti sa hladnjaka na zrak.
Prednost pin-fin hladnjaka je u tome što imaju visok omjer površine i volumena. To znači da za dati volumen materijala mogu ponuditi veliku površinu za odvođenje topline. Također su odlični u rukovanju toplinom u više smjerova. Pošto su igle raspoređene u trodimenzionalnom uzorku, toplota se može raspršiti sa svih strana klinova.
Međutim, oni imaju neke nedostatke. Protok zraka oko igle može biti malo nezgodan. Ako protok vazduha nije optimizovan, mogu postojati područja ustajalog vazduha između klinova, što smanjuje efikasnost prenosa toplote. Takođe, proizvodnja pin-fin hladnjaka može biti malo složenija i skuplja u poređenju sa nekim drugim oblicima.
Plate-Fil hladnjaka
Još jedna uobičajena opcija su hladnjaci ploča i peraja. Imaju ravnu osnovu sa nizom peraja pričvršćenih za nju. Peraje su obično tanke i pravougaone, a raspoređene su paralelno jedna na drugu.
Ovi hladnjaci su relativno jednostavni za proizvodnju. Možete jednostavno ekstrudirati peraje i zatim ih pričvrstiti na bazu. To ih čini isplativim, posebno za proizvodnju velikih razmera. Ravno podnožje hladnjaka ploče - rebra pruža dobru kontaktnu površinu sa LED diodom, osiguravajući efikasan prijenos topline od LED do hladnjaka.
Rebra povećavaju površinu za odvođenje topline. Vazduh može relativno lako da struji između peraja, sve dok je razmak između peraja pravilno projektovan. Ali ako su peraja preblizu jedna, može se ograničiti protok zraka, a ako su previše udaljena, površina dostupna za prijenos topline se smanjuje.
Mikrokanalni rashladni elementi
Mikrokanalni hladnjaci su malo više tehnologije. Imaju niz sićušnih kanala urezanih ili obrađenih u čvrsti blok. Ovi kanali su obično vrlo mali, reda veličine milimetara ili čak mikrometara.
Prednost mikrokanalnih hladnjaka je u tome što mogu pružiti izuzetno visoke stope prijenosa topline. Mali kanali primoravaju rashladnu tečnost (obično vazduh ili tečnost) da teče na veoma turbulentan način. Ova turbulencija povećava prijenos topline između rashladnog sredstva i zidova kanala.
Međutim, mikrokanalne hladnjake je teže proizvesti. Oni zahtijevaju precizne procese strojne obrade ili jetkanja, što može biti skupo. Takođe, skloniji su začepljenju ako rashladna tečnost nije čista. Ako se kanal začepi, to može značajno smanjiti efikasnost prijenosa topline.
Toplotna cijev - pomoćni hladnjaci
Hladnjaci uz pomoć toplinskih cijevi kombiniraju prednosti toplinskih cijevi i tradicionalnih dizajna hladnjaka. Toplotne cijevi su zapečaćene cijevi koje sadrže radni fluid. Kada se jedan kraj toplotne cevi zagreje, radni fluid isparava. Para zatim putuje do hladnijeg kraja toplotne cevi, gde se kondenzuje i oslobađa toplotu.
Integracijom toplotnih cijevi u hladnjak, možete efikasnije prenositi toplinu sa LED diode na rebra hladnjaka. Toplotne cijevi mogu brzo prenijeti toplinu od vruće tačke (LED) na veću površinu na hladnjaku, gdje se može raspršiti u zrak.
Ovaj tip hladnjaka je odličan za LED diode velike snage. Ali to također povećava složenost i cijenu hladnjaka. Toplotne cijevi moraju biti pravilno instalirane i zapečaćene, a cjelokupni dizajn hladnjaka treba biti optimiziran da bi dobro radio s toplotnim cijevima.
Koji je oblik najefikasniji?
Pa, ne postoji jedan - veličina - odgovara - sve odgovor na ovo pitanje. Zavisi od nekoliko faktora.
Ako tražite isplativo rješenje za LED srednje snage, pločasti hladnjak bi mogao biti pravi način. Lako ih je proizvesti, a uz pravilan dizajn peraja, mogu osigurati dobro rasipanje topline. Možete pogledati našeAluminijski hladnjak za LED rasvjetuza neke odlične opcije ploča - peraja.
Za LED diode velike snage gdje je prostor ograničen i potrebne su vam visoke stope prijenosa topline, hladnjak uz pomoć toplinske cijevi mogao bi biti najbolji izbor. Iako su skuplji, mogu podnijeti veliku količinu topline koju stvaraju LED diode velike snage.
Ako ste u situaciji u kojoj trebate raspršiti toplinu u više smjerova i imate malo više budžeta, hladnjaci s pin-fin hladnjakom mogu biti dobra opcija. Njihov trodimenzionalni dizajn omogućava efikasno odvođenje toplote u svim pravcima. NašLED lampa hladnjakima neke dizajne peraja koji bi vas mogli zanimati.

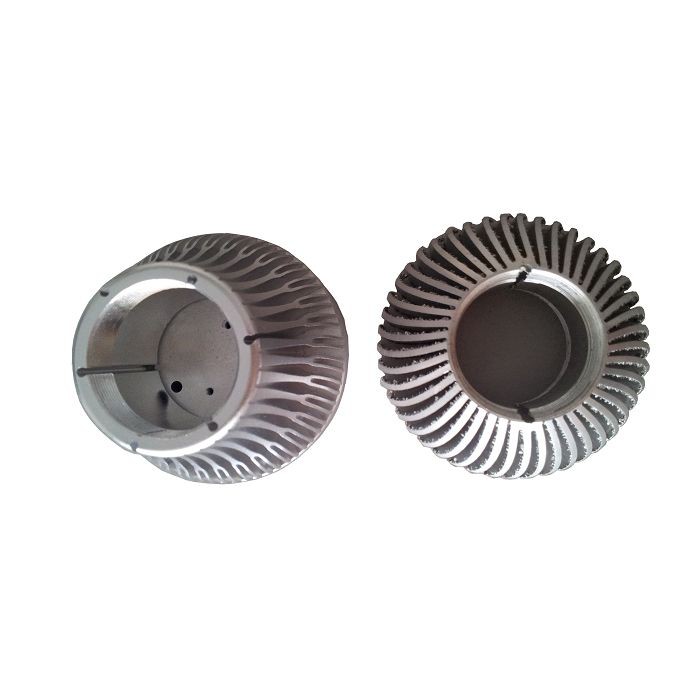

Mikrokanalni hladnjaci su najprikladniji za aplikacije u kojima su vam potrebne izuzetno visoke stope prijenosa topline i imate resurse za potrebnu preciznu proizvodnju. Na primjer, u nekim vrhunskim LED sijalicama, one mogu biti odličan izbor. Pogledajte našeLED žarulje rashladni elementza više detalja.
Zaključno, odabir najefikasnijeg oblika za LED hladnjak ovisi o snazi LED diode, dostupnom prostoru, budžetu i specifičnim zahtjevima aplikacije. Kao dobavljač LED hladnjaka, imamo širok raspon oblika i dizajna hladnjaka koji zadovoljavaju vaše potrebe. Bilo da ste mali proizvođač ili veliki proizvođač, možemo raditi s vama kako bismo pronašli savršen hladnjak za vaše LED diode.
Ako ste zainteresovani za kupovinu LED hladnjaka ili želite da razgovarate o svojim specifičnim zahtevima, ne ustručavajte se da se obratite. Tu smo da vam pomognemo da napravite najbolji izbor za vaše projekte LED rasvjete.
Reference
- Incropera, FP, & DeWitt, DP (2002). Osnove prijenosa topline i mase. John Wiley & Sons.
- Holman, JP (2002). Prijenos topline. McGraw - Hill.
